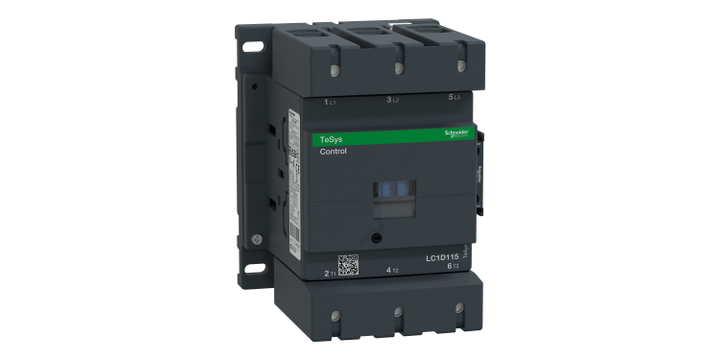

Schneider Electric LC1D115N7 Tesys D คอนแทค - 3P(3 No) - AC-3 - <= 440 V 115 a - 415 V Ac 50/60 Hz Coil

View Brand

Schneider Electric LC1D115N7 Tesys D คอนแทค - 3P(3 No) - AC-3 - <= 440 V 115 a - 415 V Ac 50/60 Hz Coil

ยี่ห้อ:	SCHNEIDER ELECTRIC
โมเดล:	LC1D115N7

Specifications

View other Contactors dimensions or variations

Device Short Name

LC1D

Range Of Product

TeSys Deca

Depth

136 mm

Pole Contact Composition

3 NO

Poles Description

Contactor Application

Motor control Resistive load

Compatibility Code

LC1D

Standards

CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508

[Ui] Rated Insulation Voltage

Power circuit: 600 V CSA certified Power circuit: 600 V UL certified Power circuit: 1000 V conforming to IEC 60947-4-1 Signalling circuit: 690 V conforming to IEC 60947-1 Signalling circuit: 600 V CSA certified Signalling circuit: 600 V UL certified

[Uimp] Rated Impulse Withstand Voltage

8 kV conforming to IEC 60947

Mounting Support

Rail Plate

Connections - Terminals

Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: flexible with cable end Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: flexible without cable end Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible without cable end Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: solid without cable end Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: solid without cable end Power circuit: connector 1 10…120 mm² - cable stiffness: flexible without cable end Power circuit: connector 2 10…50 mm² - cable stiffness: flexible without cable end Power circuit: connector 1 10…120 mm² - cable stiffness: flexible with cable end Power circuit: connector 2 10…50 mm² - cable stiffness: flexible with cable end Power circuit: connector 1 10…120 mm² - cable stiffness: solid without cable end Power circuit: connector 2 10…50 mm² - cable stiffness: solid without cable end

Height

158 mm

Ip Degree Of Protection

IP20 front face conforming to IEC 60529

Pollution Degree

Mechanical Durability

8 Mcycles

Electrical Durability

0.8 Mcycles 200 A AC-1 at Ue <= 440 V 0.95 Mcycles 115 A AC-3 at Ue <= 440 V 0.95 Mcycles 115 A AC-3e at Ue <= 440 V

Operating Altitude

0...3000 m

Tightening Torque

Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver Philips No 2 Power circuit: 12 N.m - on connector hexagonal screw head 4 mm Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver pozidriv No 2

[Ue] Rated Operational Voltage

Power circuit: <= 1000 V AC 25...400 Hz Power circuit: <= 300 V DC

[Ie] Rated Operational Current

200 A (at <60 °C) at <= 440 V AC AC-1 for power circuit 115 A (at <60 °C) at <= 440 V AC AC-3 for power circuit 115 A (at <60 °C) at <= 440 V AC AC-3e for power circuit

[Uc] Control Circuit Voltage

415 V AC 50/60 Hz

Inrush power in VA

280…350 VA 60 Hz cos phi 0.8 (at 20 °C)<br />280…350 VA 50 Hz cos phi 0.8 (at 20 °C)

Hold-in power consumption in VA

2…18 VA 60 Hz cos phi 0.3 (at 20 °C)<br />2…18 VA 50 Hz cos phi 0.3 (at 20 °C)

Heat dissipation

3…8 W at 50/60 Hz

Range

TeSys

Utilisation Category

AC-4 AC-3 AC-1 AC-3e

Motor Power Kw

30 kW at 220...230 V AC 50/60 Hz (AC-3) 55 kW at 380...400 V AC 50/60 Hz (AC-3) 59 kW at 415...440 V AC 50/60 Hz (AC-3) 75 kW at 500 V AC 50/60 Hz (AC-3) 80 kW at 660...690 V AC 50/60 Hz (AC-3) 65 kW at 1000 V AC 50/60 Hz (AC-3) 18.5 kW at 400 V AC 50/60 Hz (AC-4) 30 kW at 220...230 V AC 50/60 Hz (AC-3e) 55 kW at 380...400 V AC 50/60 Hz (AC-3e) 59 kW at 415...440 V AC 50/60 Hz (AC-3e) 75 kW at 500 V AC 50/60 Hz (AC-3e) 80 kW at 660...690 V AC 50/60 Hz (AC-3e) 65 kW at 1000 V AC 50/60 Hz (AC-3e)

Motor Power Hp

30 hp at 200/208 V AC 50/60 Hz for 3 phases motors 40 hp at 230/240 V AC 50/60 Hz for 3 phases motors 75 hp at 460/480 V AC 50/60 Hz for 3 phases motors 100 hp at 575/600 V AC 50/60 Hz for 3 phases motors

Protective Cover

With

[Ith] Conventional Free Air Thermal Current

200 A (at 60 °C) for power circuit

Irms Rated Making Capacity

1260 A at 440 V for power circuit conforming to IEC 60947 140 A AC for signalling circuit conforming to IEC 60947-5-1 250 A DC for signalling circuit conforming to IEC 60947-5-1

Rated Breaking Capacity

1100 A at 440 V for power circuit conforming to IEC 60947

[Icw] Rated Short-Time Withstand Current

250 A 40 °C - 10 min for power circuit 550 A 40 °C - 1 min for power circuit 950 A 40 °C - 10 s for power circuit 1100 A 40 °C - 1 s for power circuit 100 A - 1 s for signalling circuit 120 A - 500 ms for signalling circuit 140 A - 100 ms for signalling circuit

Associated Fuse Rating

250 A gG at <= 690 V coordination type 1 for power circuit 200 A gG at <= 690 V coordination type 2 for power circuit 10 A gG for signalling circuit

Average Impedance

0.6 mOhm - Ith 200 A 50 Hz for power circuit

Power Dissipation Per Pole

24 W AC-1 7.9 W AC-3 7.9 W AC-3e

Safety Reliability Level

B10d = 684932 cycles contactor with nominal load conforming to EN/ISO 13849-1 B10d = 10000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1

Control Circuit Type

AC at 50/60 Hz

Coil Technology

Built-in bidirectional peak limiting diode suppressor

Control Circuit Voltage Limits

0.3...0.5 Uc (-40…70 °C):drop-out AC 50/60 Hz 0.8...1.15 Uc (-40…55 °C):operational AC 50/60 Hz 1...1.15 Uc (55…70 °C):operational AC 50/60 Hz

Operating Time

6...20 ms opening 20...50 ms closing

Auxiliary Contact Composition

2400 cyc/h 60 °C

Maximum Operating Rate

1 NO + 1 NC

Auxiliary Contacts Type

type mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1 type mirror contact 1 NC conforming to IEC 60947-4-1

Signalling Circuit Frequency

25...400 Hz

Minimum Switching Voltage

17 V for signalling circuit

Minimum Switching Current

5 mA for signalling circuit

Insulation Resistance

> 10 MOhm for signalling circuit

Non-Overlap Time

1.5 ms on de-energisation between NC and NO contact 1.5 ms on energisation between NC and NO contact

Protective Treatment

TH conforming to IEC 60068-2-30

Climatic Withstand

conforming to IACS E10 exposure to damp heat conforming to IEC 60947-1 Annex Q category D exposure to damp heat

Permissible Ambient Air Temperature Around The Device

-40…60 °C 60…70 °C with derating

Fire Resistance

850 °C conforming to IEC 60695-2-1

Flame Retardance

V1 conforming to UL 94

Mechanical Robustness

Vibrations contactor open (2 Gn, 5...300 Hz) Vibrations contactor closed (4 Gn, 5...300 Hz) Shocks contactor closed (15 Gn for 11 ms) Shocks contactor open (6 Gn for 11 ms)

รายละเอียดสินค้า

Schneider Electric LC1D115N7 คอนแทค, Tesys Deca, 3P(3NO), AC-3/AC-3e, <=440V, 115A, 415V Ac 50/60Hz Coil, Screw Clamp Terminals

คอนแทคเตอร์ TeSys Deca 3 ขั้ว (3NO) สำหรับการใช้งานประเภท AC-3 สูงถึง 115A @440V มีคอยล์ 415V 50/60 Hz พร้อมหน้าสัมผัสเสริม 1NO+1NC การเชื่อมต่อกำลังไฟและการควบคุมโดยขั้วต่อแคลมป์สกรู จัดหาความน่าเชื่อถือและความทนทานสูงด้วยความทนทานทางกล 8 Mcycles และความทนทานทางไฟฟ้า 0.95 Mcycles มีการป้องกัน IP20 ที่ด้านหน้าตามมาตรฐาน IEC 60529 สามารถครอบคลุมอุณหภูมิการทำงาน -40°C ถึง 60°C และไม่มีการลดพิกัดภายใต้ระดับความสูง 3000 ม. ออกแบบมาเพื่อการใช้งานที่มีความต้องการสูงด้วยอัตราการทำงานสูงสุดถึง 1200 รอบต่อชั่วโมง ภายใต้อุณหภูมิสูงสุด 60°C ขนาดคือ 158 มม. x 120 มม. x 136 มม. (สูง x กว้าง x ลึก) ติดตั้งบนรางหรือแผ่น ได้รับการรับรองหลายมาตรฐาน (CCC, DNV, GL, CSA, GOST, BV, UL, LROS, RINA, UKCA) และเป็นไปตามมาตรฐาน Green Premium (RoHs / Reach)

฿ 24,470
